一、H40J浮球式衬胶止回阀概述：
止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。
二、H40J浮球式衬胶止回阀技术规范：
|
浮球式衬胶止回阀型号 |
公称压力PNMPa |
试验压力PsMPa |
浮球式衬胶止回阀适用介质 |
工作温度℃ |
|
壳体试验 |
密封试验 |
|
H40J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体
J.一般腐蚀性流体
Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) |
≤85
≤150 |
|
H40J-10 |
1.0 |
105 |
1.1 |
三、H40J浮球式衬胶止回阀特点：
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形成：旋启式，浮球式
公称压力：PN1.0~1.6(MPa)
公称通径：DN15~500(mm)
基本型号：H41F3、H41F46、H44F3、H44F4

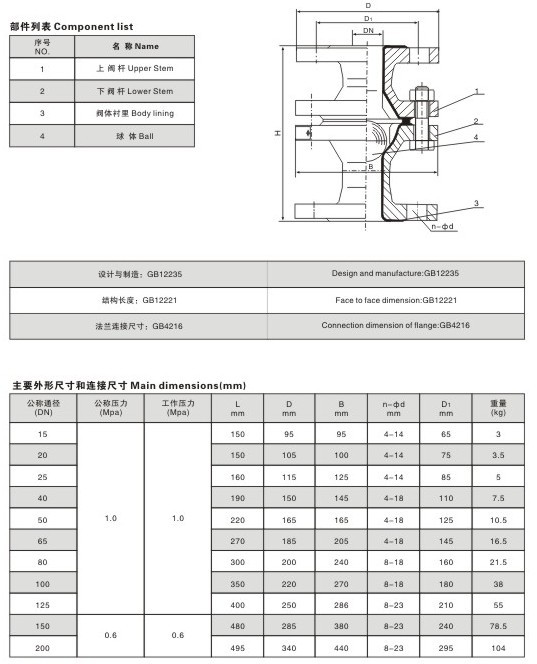

四、H40J浮球式衬胶止回阀连接尺寸：
|
