您的位置：首页 > 产品展示 > EG41F衬氟英标隔膜阀
EG41F衬氟英标隔膜阀详细介绍 订购该产品

英标隔膜阀主要零件材料:

名称 材料
阀体 J型：灰铸铁/硬橡胶 W型：灰铸铁
阀盖 /阀瓣/手轮 灰铸铁
隔膜 天然橡胶
阀杆 碳钢

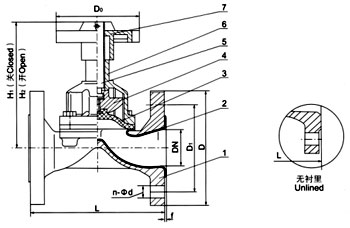

英标隔膜阀主要外形尺寸和连接尺寸 (mm)

公称通径 (DN) 公称压力(MPa) 工作压力 (MPa) L D D1 Z-Φ f H1 H2 D0 重量 (Kg)
15 1.6 1.6 108 95 65 4-14 2 90 99 75 2.5
20 117 105 75 4-14 2 93 103 75 3
25 127 115 85 4-14 2 100 112 85 4
32 146 140 100 4-18 2 127 144 120 6.5
40 159 150 110 4-18 2 136 156 120 7.5
50 190 165 125 4-18 2 151 177 120 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 198 273 230 23.5
100 305 220 180 8-18 2 266 320 280 34
125 356 250 210 8-18 3 319 386 280 44
150 406 285 240 8-22 3 380 453 368 67.5
200 0.6 521 340 295 8-22 3 506 626 400 141.5
250 635 395 350 12-22 3 598 734 500 229
300 0.4 749 445 400 12-22 3 698 778 560 321
350 749 505 460 16-22 3 723 883 560 360
采用标准 设计制造： BS5156结构长度：BS5156(短结构)法兰：Bs4504PN1.0MPa     GB12239G    B12221      GB/T17241.6
