    截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
    衬氟直流截止阀基本结构

    1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。



    2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

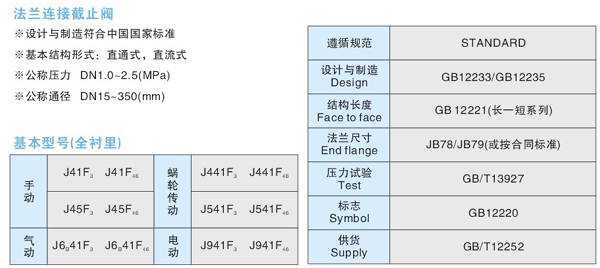

    衬氟直流截止阀设计规范

    遵循GB/T 12233，GB/T12235，ANSI B 16.34标准

    驱动方式

    手动衬氟直流截止阀、蜗轮转动衬氟直流截止阀、气动(常开或常闭)衬氟直流截止阀、电动衬氟直流截止阀


    衬氟直流截止阀主要零部件材料表
    序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
    Z C P R PL RL
    1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
    2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    4 填料压盖 WCB CF8 CF8M CF3 CF3M
    5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
    6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
    7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
    8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
    9 螺母 45 0Cr18Ni9 0Cr18Ni9
    10 手柄 WCB WCB WCB
