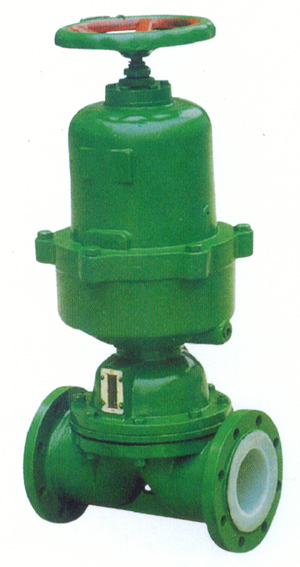

隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。
基本结构
1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”

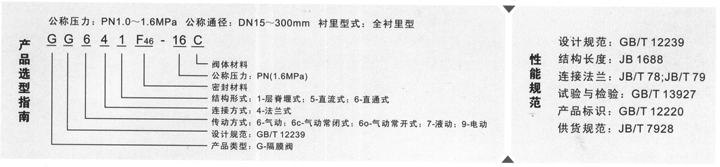

设计规范
遵循GB/T 12239，BS 5156标准
驱动方式
手动、气动(常开或常闭)、电动
 主要零部件材料表 |
| 序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
| Z |
C |
P |
R |
PL |
RL |
| 1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 2 |
阀瓣/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
| 3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
| 4 |
隔膜 |
FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶） |
| 5 |
支架 |
PTFE(F4) |
CF8 |
CF8 |
| 6 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
| 7 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
| 8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
| 9 |
手轮 |
WCB |
WCB |
WCB |
| 公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
| 15 |
1/2 |
125 |
80 |
55 |
40 |
2 |
12 |
4-φ12 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
135 |
90 |
65 |
50 |
2 |
14 |
4-φ12 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
145 |
100 |
75 |
60 |
2 |
14 |
4-φ12 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
5/4 |
160 |
120 |
90 |
70 |
2 |
16 |
4-φ14 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
3/2 |
180 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
210 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
250 |
160 |
130 |
110 |
3 |
16 |
4-φ14 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
300 |
185 |
150 |
125 |
3 |
18 |
4-φ18 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-φ18 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
| 125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-φ18 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
460 |
260 |
225 |
200 |
3 |
20 |
8-φ18 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
570 |
315 |
280 |
255 |
3 |
22 |
8-φ18 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
680 |
370 |
335 |
310 |
3 |
24 |
12-φ28 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
| 300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-φ23 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
