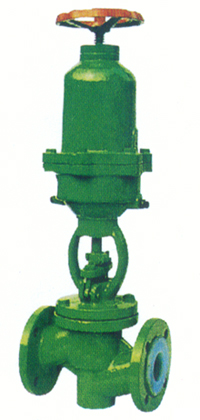

截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
基本结构
1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
设计规范

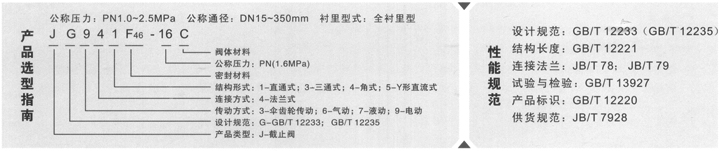

遵循GB/T 12233，GB/T12235，ANSI B 16.34标准
驱动方式
手动、蜗轮转动、气动(常开或常闭)、电动
 主要零部件材料表 |
| 序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
| Z |
C |
P |
R |
PL |
RL |
| 1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 2 |
球体/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
| 3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
| 4 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
| 6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
| 7 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
| 8 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
| 9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
| 10 |
手柄 |
WCB |
WCB |
WCB |

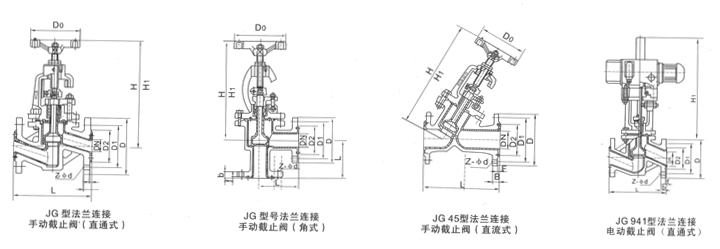

 主要外形和连接尺寸 |
| 公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
| 125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
| 300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
| 350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
| PN1.6MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
| 125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
| 150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
| 200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
| 250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
| 300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
| PN2.5MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
| 20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
| 80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
350 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
| 125 |
5 |
400 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
| 150 |
6 |
480 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
|
